تست التراسونیک بتن؛ چطور بدون شکستن ستون، بفهمیم داخلش چه خبر است؟

تست التراسونیک بتن چیست؟ راز تشخیص بتن سالم از فاجعه را بدانید

تست التراسونیک بتن چیست؟

تست التراسونیک بتن، که اغلب با نام “آزمون سرعت پالس فراصوتی” (Ultrasonic Pulse Velocity – UPV) شناخته می‌شود، یکی از پیشرفته‌ترین و پرکاربردترین روش‌های غیرمخرب برای ارزیابی کیفیت، سلامت و خواص مکانیکی بتن در سازه‌های ساختمانی و عمرانی است. این روش بر پایه ارسال امواج فراصوتی (ماوراء صوت) به داخل بتن و اندازه‌گیری سرعت عبور آن‌ها عمل می‌کند.

برخلاف روش‌های سنتی مانند مغزه‌گیری که به بتن آسیب می‌رسانند، تست التراسونیک بدون هیچ‌گونه تخریبی انجام می‌شود و نتایج فوری ارائه می‌دهد. این آزمایش نه تنها برای کنترل کیفیت بتن تازه ریخته‌شده مفید است، بلکه در ارزیابی سازه‌های قدیمی، تشخیص عیوب داخلی و برنامه‌ریزی عملیات مقاوم‌سازی نیز نقش کلیدی ایفا می‌کند. با پیشرفت فناوری در سال‌های اخیر، مانند توسعه دستگاه‌های دیجیتال و تصویربرداری سه‌بعدی، این روش به ابزاری ضروری در صنعت ساخت‌وساز تبدیل شده است.

تاریخچه و اهمیت تست التراسونیک بتن

تست التراسونیک بتن ریشه در دهه 1940 میلادی دارد، زمانی که مهندسان برای ارزیابی غیرمخرب مواد صنعتی از امواج فراصوتی استفاده کردند. در دهه 1950، این روش به طور خاص برای بتن توسعه یافت و استانداردهایی مانند ASTM C597 در ایالات متحده و IS 13311 (Part 1) در هند و ایران برای آن تدوین شد.

اهمیت این تست در صنعت ساخت‌وساز به دلیل چالش‌های بتن مانند ناهمگنی، وجود ترک‌های پنهان و تغییرات خواص مکانیکی است. بتن به عنوان ماده‌ای کامپوزیت (مخلوطی از سیمان، سنگدانه، آب و افزودنی‌ها) ممکن است تحت تأثیر عوامل محیطی مانند رطوبت، دما و بارگذاری دچار ضعف شود. تست التراسونیک با ارائه اطلاعات دقیق در مورد یکنواختی، مقاومت فشاری نسبی و وجود عیوب، به مهندسان کمک می‌کند تا از ایمنی و دوام سازه‌ها اطمینان حاصل کنند. در سال‌های اخیر، با تمرکز بر پایداری و کاهش هزینه‌های تعمیرات، این روش در پروژه‌های بزرگ مانند پل‌ها، سدها و ساختمان‌های بلندمرتبه بیش از پیش مورد توجه قرار گرفته است.

اصول کار تست التراسونیک بتن

اصل اساسی این تست بر پایه اندازه‌گیری سرعت عبور پالس‌های فراصوتی از داخل بتن است. امواج فراصوتی با فرکانس معمولاً بین 50 تا 54 کیلوهرتز تولید می‌شوند و از یک مبدل فرستنده به داخل بتن ارسال می‌گردند. این امواج با سرعت متوسط 3 تا 5 کیلومتر بر ثانیه (3500 تا 5000 متر بر ثانیه) از بتن عبور می‌کنند. سرعت عبور مستقیماً با خواص الاستیک و چگالی بتن مرتبط است: هرچه بتن متراکم‌تر و سالم‌تر باشد، سرعت بالاتر خواهد بود.

فرمول ساده محاسبه سرعت عبارت است از: سرعت = فاصله بین مبدل‌ها ÷ زمان عبور پالس.

اگر بتن دارای عیوب مانند ترک، حفره (voids)، لانه‌زنبوری (honeycombing) یا جدا شدگی لایه‌ها (delamination) باشد، بخشی از انرژی پالس جذب یا پراکنده می‌شود، که منجر به کاهش سرعت می‌گردد. این کاهش سرعت نشان‌دهنده مشکلات داخلی است و حتی می‌توان عمق تقریبی ترک‌ها را تخمین زد.

روش‌های پیشرفته‌تر مانند توموگرافی پالس-اکو (Pulse-Echo Tomography) امکان تصویربرداری سه‌بعدی از داخل بتن را فراهم می‌کنند، که مشابه اسکن‌های پزشکی عمل می‌کند و برای تشخیص دقیق‌تر عیوب مانند موقعیت آرماتورها یا کانال‌های پیش‌تنیده مفید است.

دستگاه تست التراسونیک بتن و اجزای آن

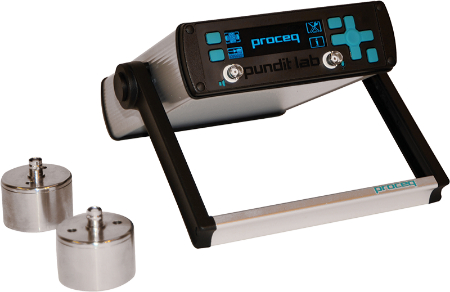

دستگاه‌های تست التراسونیک بتن تنوع زیادی دارند، اما عموماً شامل یک واحد اصلی دیجیتال با نمایشگر، مبدل‌های پیزوالکتریک (فرستنده و گیرنده)، کابل‌های ارتباطی و باتری قابل شارژ هستند. مدل‌های مدرن مانند Pundit Lab یا A1040 MIRA 3D کوچک، قابل حمل و حتی ضدآب هستند، که آن‌ها را برای استفاده در محل پروژه ایده‌آل می‌کند. اجزای کلیدی عبارتند از:

• بدنه اصلی: شامل مدارهای تولید پالس، تنظیم ولتاژ، کالیبراسیون و نمایش نتایج.

• مبدل‌ها: معمولاً دو عدد (یکی فرستنده و یکی گیرنده) که با ژل کوپلنت (برای تماس بهتر) به سطح بتن متصل می‌شوند.

• نرم‌افزار: برای ذخیره داده‌ها، تحلیل و تولید گزارش‌های گرافیکی.

برخی دستگاه‌ها قابلیت اتصال به کامپیوتر یا اپلیکیشن موبایل را دارند تا داده‌ها را به صورت واقعی‌زمان پردازش کنند. کالیبراسیون دستگاه قبل از هر آزمایش ضروری است تا دقت نتایج تضمین شود.

نحوه انجام تست التراسونیک بتن

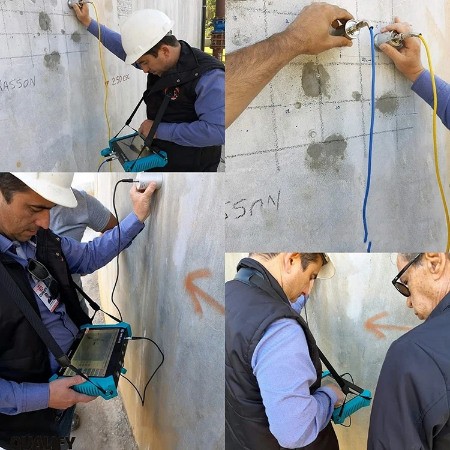

انجام این تست ساده و سریع است و معمولاً توسط تکنسین‌های آموزش‌دیده صورت می‌گیرد. مراحل اصلی عبارتند از:

• آماده‌سازی سطح: سطح بتن باید صاف و تمیز باشد. اگر لازم باشد، لایه‌های نازک رنگ یا گردوغبار برداشته می‌شود.

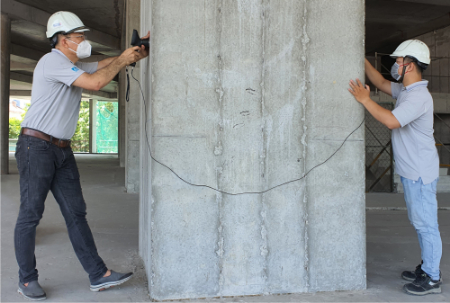

• اتصال مبدل‌ها: مبدل فرستنده روی یک سمت بتن قرار می‌گیرد و گیرنده روی سمت مقابل یا همان سمت (بسته به روش).

• ارسال پالس: دستگاه پالس فراصوتی تولید می‌کند و زمان عبور آن را اندازه‌گیری می‌نماید.

• ثبت داده‌ها: سرعت محاسبه‌شده ثبت می‌شود و با مقادیر استاندارد مقایسه می‌گردد (مثلاً سرعت بالای 4500 متر بر ثانیه نشان‌دهنده بتن عالی است).

• تحلیل: در نقاط مختلف سازه تکرار می‌شود تا نقشه‌ای از یکنواختی بتن به دست آید.

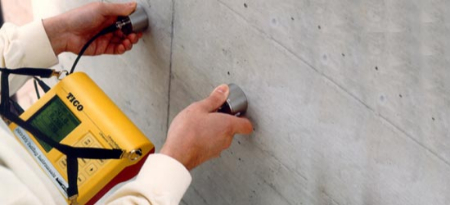

روش‌های اندازه‌گیری شامل مستقیم (از دو سمت مقابل)، نیمه‌مستقیم (از دو سطح مجاور) و غیرمستقیم (روی یک سطح برای ترک‌های سطحی) است. کل فرآیند برای یک نقطه تنها چند ثانیه طول می‌کشد.

مزایای تست التراسونیک بتن

این روش مزایای متعددی دارد که آن را به گزینه‌ای برتر در میان آزمون‌های غیرمخرب تبدیل کرده است.

• کاملاً غیرمخرب است و هیچ آسیبی به سازه وارد نمی‌کند، که برای ساختمان‌های در حال بهره‌برداری ایده‌آل است.

• نتایج لحظه‌ای ارائه می‌دهد و نیاز به انتظار برای آزمایش‌های آزمایشگاهی را حذف می‌کند.

• دستگاه‌ها سبک و قابل حمل هستند و بدون نیاز به برق شهری (با باتری) کار می‌کنند. • قابلیت تشخیص عیوب داخلی مانند ترک‌های پنهان، حفره‌ها و خوردگی آرماتور را دارد، که می‌تواند از فجایع ساختاری جلوگیری کند.

• در روش‌های پیشرفته، امکان تصویربرداری سه‌بعدی و ارزیابی عمق دقیق عیوب وجود دارد، که دقت را تا حد زیادی افزایش می‌دهد.

• از نظر اقتصادی نیز، کاهش هزینه‌های تعمیرات آینده و افزایش عمر مفید سازه‌ها از مزایای کلیدی آن است.

محدودیت‌های تست التراسونیک بتن

با وجود مزایا، این روش محدودیت‌هایی نیز دارد. سرعت پالس به عوامل خارجی مانند رطوبت، دما، سن بتن و وجود آرماتور وابسته است، که ممکن است نتایج را تحت تأثیر قرار دهد. برای مثال، رطوبت بالا سرعت را افزایش می‌دهد، در حالی که دمای پایین آن را بیشتر می‌کند.

همچنین، این تست مقاومت فشاری را به صورت غیرمستقیم تخمین می‌زند و برای دقت بالاتر نیاز به کالیبراسیون با نمونه‌های واقعی دارد. در بتن‌های ناهمگن یا ضخیم، تفسیر نتایج پیچیده می‌شود و نیاز به تجربه اپراتور دارد. علاوه بر این، برای بتن‌های تازه (کمتر از 28 روز) دقت کمتری دارد و نمی‌تواند اندازه دقیق عیوب را همیشه تعیین کند. در نهایت، هزینه اولیه دستگاه‌های پیشرفته ممکن است برای پروژه‌های کوچک بالا باشد.

کاربردهای تست التراسونیک بتن

این تست در زمینه‌های متنوعی کاربرد دارد.

• در کنترل کیفیت بتن تازه، برای ارزیابی یکنواختی و بلوغ بتن استفاده می‌شود.

• در سازه‌های موجود، برای تشخیص ترک‌ها، حفره‌ها و خوردگی آرماتور در پل‌ها، تونل‌ها، سدها و ساختمان‌های قدیمی مفید است.

• در عملیات مقاوم‌سازی، اطلاعات لازم برای تقویت سازه‌ها را فراهم می‌کند.

دیگر کاربردها شامل پایش تغییرات خواص بتن در طول زمان، تعیین مدول الاستیسیته، ارزیابی عمق کربناتاسیون و حتی بررسی گروت در کانال‌های پیش‌تنیده است. در صنایع خاص مانند نیروگاه‌ها یا سازه‌های هسته‌ای، برای اطمینان از ایمنی حیاتی است. با پیشرفت‌های اخیر، مانند ادغام با هوش مصنوعی برای تحلیل داده‌ها، کاربردهای آن در سال 2025 گسترده‌تر شده است.

عوامل مؤثر بر نتایج تست التراسونیک بتن

نتایج این تست تحت تأثیر عوامل متعددی قرار می‌گیرد. سن بتن با افزایش هیدراتاسیون و کاهش تخلخل، سرعت را بالا می‌برد. شرایط رطوبتی مستقیماً سرعت را افزایش می‌دهد، بنابراین اندازه‌گیری رطوبت ضروری است. نوع و مقدار سنگدانه (مانند شن و ماسه) بر چگالی تأثیرگذار است و سنگدانه‌های سخت‌تر سرعت را بیشتر می‌کنند.

وجود آرماتور سرعت را افزایش می‌دهد زیرا امواج در فولاد سریع‌تر حرکت می‌کنند. ریزترک‌ها و فضاهای خالی سرعت را کاهش می‌دهند. دمای محیط نیز نقش دارد: دمای پایین‌تر فضاهای خالی را کوچک‌تر کرده و سرعت را افزایش می‌دهد. طول مسیر عبور نیز مهم است؛ در نمونه‌های کوچک آزمایشگاهی، نتایج ممکن است دقیق‌تر نباشد.

سوالات متداول

1. تست التراسونیک بتن دقیقاً چه چیزی را اندازه می‌گیرد؟

زمان عبور پالس فراصوتی و در نتیجه «سرعت پالس» را اندازه می‌گیرد. این سرعت با مقاومت فشاری، چگالی، مدول الاستیسیته و وجود عیوب داخلی رابطه مستقیم دارد.

2. آیا تست التراسونیک می‌تواند مقاومت فشاری دقیق بتن را بدهد؟

خیر، به‌صورت مستقیم نمی‌دهد. فقط تخمین نسبی یا کیفی ارائه می‌کند. برای تبدیل سرعت به مقاومت فشاری باید منحنی کالیبراسیون اختصاصی (با مغزه‌گیری همزمان) تهیه شود.

3. سرعت پالس بالای 4500 متر بر ثانیه یعنی چه؟

پاسخ: بتن عالی و بسیار متراکم

3500–4500: بتن خوب

3000–3500: بتن متوسط

کمتر از 3000: بتن ضعیف یا دارای عیب جدی

4. آیا وجود میلگرد روی نتیجه تست تأثیر می‌گذارد؟

بله، میلگرد سرعت پالس را افزایش می‌دهد (چون سرعت در فولاد حدود 5900 متر بر ثانیه است). به همین دلیل باید مسیر اندازه‌گیری را طوری انتخاب کرد که از کنار میلگردها عبور کند، نه مستقیماً روی آن‌ها.

5. بهترین روش قرارگیری مبدل‌ها کدام است؟

روش مستقیم (روبه‌رو) دقیق‌ترین است. روش نیمه‌مستقیم و غیرمستقیم دقت کمتری دارند و بیشتر برای تخمین عمق ترک سطحی استفاده می‌شوند.

6. رطوبت بتن چقدر روی نتیجه تأثیر دارد؟

رطوبت زیاد باعث افزایش سرعت پالس (حتی تا 10-15٪) می‌شود. بنابراین باید رطوبت نمونه‌ها در زمان کالیبراسیون و تست اصلی یکسان باشد.

7. آیا روی بتن تازه (زیر 7 روز) می‌توان تست التراسونیک انجام داد؟

بله، اما دقت پایین‌تر است چون هیدراتاسیون کامل نشده و سرعت پالس به‌سرعت در حال افزایش است.

نتیجه‌گیری

تست التراسونیک بتن به عنوان یک روش غیرمخرب، سریع و دقیق، نقش حیاتی در تضمین کیفیت و ایمنی سازه‌های بتنی ایفا می‌کند. با ترکیب اصول فیزیکی ساده با فناوری‌های مدرن، این آزمایش نه تنها عیوب پنهان را آشکار می‌سازد، بلکه به مهندسان کمک می‌کند تا تصمیمات آگاهانه‌ای برای ساخت، نگهداری و مقاوم‌سازی بگیرند. در دنیای امروز که تمرکز بر پایداری و کاهش ریسک‌های ساختاری است، تکیه بر چنین روش‌هایی ضروری است. با ادامه پیشرفت‌ها، مانند دستگاه‌های هوشمند و استانداردهای به‌روز، آینده این تست روشن‌تر از همیشه به نظر می‌رسد و می‌تواند به کاهش حوادث ساختمانی و افزایش عمر مفید زیرساخت‌ها کمک شایانی کند.
