آشنایی با شیوه محاسبه وزن نبشی + جداول وزن نبشی

فرمول‌ها و جداول محاسبه وزن نبشی

محاسبه دقیق وزن نبشی‌ها، یکی از ارکان اصلی در اجرای صحیح پروژه‌های ساختمانی است. پیمانکاران با دانستن وزن دقیق نبشی‌ها می‌توانند برآورد دقیق‌تری از هزینه‌ها داشته باشند و از طرفی، اطمینان حاصل کنند که سازه آن‌ها استحکام کافی را داراست. تنوع در سایز و نوع نبشی‌ها، لزوم محاسبات دقیق را بیش از پیش آشکار می‌سازد.

نبشی چیست؟

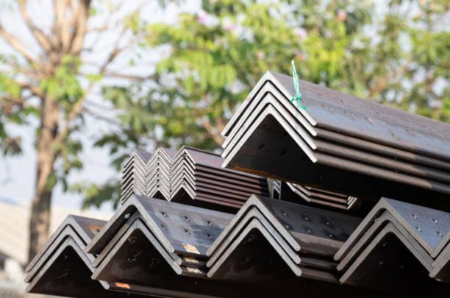

نبشی، یکی از پرکاربردترین مقاطع فولادی است که به شکل حرف L انگلیسی طراحی شده است. این مقطع فولادی، از دو ضلع عمود بر هم تشکیل شده و به طور گسترده در سازه‌های فلزی برای اتصال اجزای مختلف، تقویت سازه و توزیع بار استفاده می‌شود.

چرا استفاده از نبشی اهمیت دارد؟

• اتصال قوی: نبشی‌ها به دلیل شکل هندسی خود، اتصال بسیار محکمی بین اجزای مختلف سازه ایجاد می‌کنند.

• توزیع بار: بارهای وارده بر سازه را به صورت یکنواخت توزیع کرده و از ایجاد تنش‌های موضعی جلوگیری می‌کنند.

• تقویت سازه: با استفاده از نبشی‌ها می‌توان نقاط ضعف سازه را تقویت کرده و استحکام آن را افزایش داد.

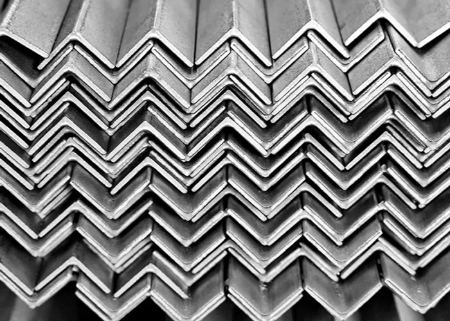

انواع نبشی و سایزهای آن

نبشی‌ها بر اساس روش تولید، نوع بال و ابعادشان به انواع مختلفی تقسیم می‌شوند:

• نبشی نورد گرم: رایج‌ترین نوع نبشی است که با حرارت دادن و نورد دادن شمش فولاد تولید می‌شود.

• نبشی نورد سرد: با دقت و کنترل بیشتری تولید می‌شود و ابعاد دقیق‌تری دارد.

• نبشی بال مساوی: دو بال نبشی با طول یکسان هستند.

• نبشی بال نامساوی: طول دو بال نبشی با هم متفاوت است.

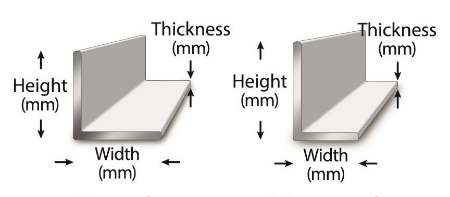

سایز نبشی به طول، عرض و ضخامت بال‌های آن اشاره دارد. سایز نبشی به طور مستقیم بر وزن و مقاومت آن تاثیر می‌گذارد. انتخاب سایز مناسب نبشی برای هر پروژه، به عوامل مختلفی مانند نوع بارگذاری، ابعاد سازه و استانداردهای طراحی بستگی دارد.

جدول وزن نبشی

به دلیل تولید انبوه و تقاضای بیشتر برای نبشی‌های بال مساوی، جدول ارائه‌شده در این قسمت، وزن‌های دقیق این نوع نبشی را در اختیار شما قرار می‌دهد.

محاسبه وزن نبشی

محاسبه دقیق وزن نبشی در پروژه‌های ساختمانی از اهمیت بالایی برخوردار است. این محاسبه به شما کمک می‌کند تا:

– مقدار دقیق مصالح مورد نیاز را تعیین کنید.

– هزینه پروژه را به دقت برآورد کنید.

– طراحی سازه را بهینه کنید.

– از ایمنی سازه اطمینان حاصل کنید.

انواع نبشی و فرمول‌های محاسبه وزن

نبشی‌ها به دو دسته اصلی تقسیم می‌شوند:

• نبشی بال مساوی: در این نوع نبشی، طول دو بال برابر است.

• نبشی بال نامساوی: در این نوع نبشی، طول دو بال متفاوت است.

فرمول‌های کلی محاسبه وزن نبشی با استفاده از جدول اشتال:

وزن نبشی (کیلوگرم) = طول نبشی (متر) × وزن یک متر نبشی (از جدول اشتال)

بدون استفاده از جدول اشتال:

نبشی بال مساوی:

وزن نبشی (کیلوگرم) = طول نبشی (متر) × (چگالی فولاد × 2 × طول بال × ضخامت) / 1000

نبشی بال نامساوی:

وزن نبشی (کیلوگرم) = طول نبشی (متر) × (چگالی فولاد × (طول بال اول + طول بال دوم) × ضخامت) / 1000

توجه: در فرمول‌های بالا، چگالی فولاد معمولاً 7850 کیلوگرم بر متر مکعب در نظر گرفته می‌شود.

مثال عددی برای نبشی بال مساوی:

فرض کنید می‌خواهیم وزن یک نبشی 50505 با طول 6 متر را محاسبه کنیم.

طول بال = 50 میلی‌متر = 0.05 متر

ضخامت = 5 میلی‌متر = 0.005 متر

طول نبشی = 6 متر

چگالی فولاد = 7850 کیلوگرم بر متر مکعب با جایگذاری اعداد در فرمول، داریم: وزن نبشی = 6 × (7850 × 2 × 0.05 × 0.005) / 1000 = 23.55 کیلوگرم

کاربردهای محاسبه وزن نبشی

– برآورد هزینه: با دانستن وزن نبشی، می‌توانید هزینه خرید مصالح را دقیق‌تر برآورد کنید.

– طراحی سازه: وزن نبشی در طراحی سازه و انتخاب سایر مقاطع فولادی موثر است.

– کنترل کیفیت: با مقایسه وزن محاسبه شده با وزن واقعی نبشی، می‌توانید از کیفیت محصول اطمینان حاصل کنید.

سخن پایانی

از دیرباز، اتصال ایمن و محکم اجزای سازه‌ها یکی از دغدغه‌های اصلی مهندسان و سازندگان بوده است. نبشی‌ها به‌عنوان یکی از پرکاربردترین مقاطع فولادی، نقش مهمی در این زمینه ایفا می‌کنند. با توجه به تنوع سایز و ابعاد نبشی‌ها، انتخاب مناسب‌ترین نوع آن برای هر پروژه از اهمیت ویژه‌ای برخوردار است. در این مقاله، تلاش کردیم با ارائه اطلاعاتی جامع در مورد سایزها و وزن‌های مختلف نبشی، شما را در انتخاب صحیح این محصول راهنمایی کنیم. انتخاب درست نبشی نه تنها به افزایش استحکام و دوام سازه کمک می‌کند، بلکه می‌تواند در کاهش هزینه‌ها نیز موثر باشد.

گردآوری:بخش دانش کسب و کار ساختمان‌یار
